ESD-Transportgeräte: Schutz, Norm und Bauarten
Geposted von NELATEC am
Technik-Ratgeber ESD
In der Elektronikfertigung reicht eine kleine statische Entladung, um empfindliche Bauteile unbemerkt zu schädigen. ESD-Transportgeräte verhindern das, indem sie Ladung kontrolliert gegen Erde ableiten, statt sie sich aufbauen zu lassen. Dieser Ratgeber erklärt, was ESD bedeutet, wie die Geräte schützen, welche Norm dahintersteht und in welchen Bauarten die VARIOfit-ESD-Serie verfügbar ist.
1. Was ESD bedeutet
ESD steht für electrostatic discharge, also die elektrostatische Entladung. Reibung, Bewegung und trockene Luft laden Menschen und Gegenstände elektrisch auf. Berührt eine aufgeladene Person oder ein Wagen ein empfindliches Bauteil, entlädt sich die Spannung schlagartig. Für elektronische Komponenten kann das den sofortigen Ausfall oder einen unsichtbaren Vorschaden bedeuten, der erst später auffällt.
2. Wie ESD-Transportgeräte schützen
Der Schutz beruht darauf, Ladung gar nicht erst entstehen zu lassen und vorhandene kontrolliert abzuleiten:
Wichtig ist, dass der gesamte Aufbau leitfähig verbunden ist und der Boden am Arbeitsplatz die Ableitung mitträgt. Ein ESD-Wagen wirkt nur im Zusammenspiel mit einer korrekt eingerichteten ESD-Schutzzone.
3. Die Norm: DIN EN 61340
Der Umgang mit elektrostatisch gefährdeten Bauelementen ist in der Normenreihe DIN EN 61340 geregelt, insbesondere in DIN EN 61340-5-1 für den Schutz elektronischer Bauelemente. Sie beschreibt, wie eine ESD-Schutzzone aufgebaut sein muss und welche Anforderungen an ableitfähige Betriebsmittel gelten. ESD-Transportgeräte sind ein Baustein dieser Schutzzone.
4. ESD-Geräte gibt es in vielen Bauarten
Die ESD-Ausführung ist keine eigene Wagenform, sondern eine leitfähige Variante bekannter Bauarten:
5. Woran Sie ein ESD-Gerät erkennen

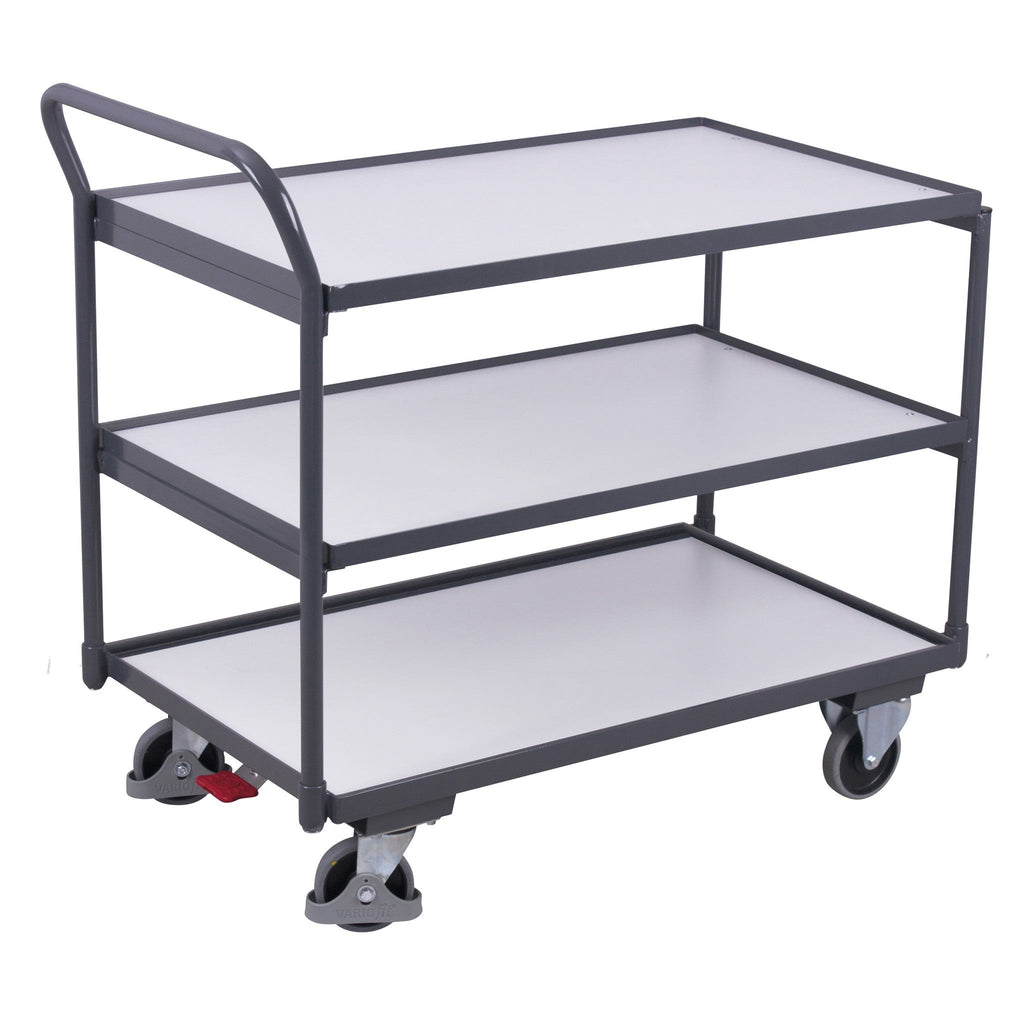

ESD-Transportgeräte sind bei VARIOfit meist in Graphitgrau (RAL 7024) gehalten und tragen ableitfähige Räder. Verlassen Sie sich jedoch nicht allein auf die Farbe: Maßgeblich sind die technischen Angaben im Datenblatt zu ableitfähigen Rollen und Oberflächen. Im Zweifel berät NELATEC, welches Modell zu Ihrer Schutzzone passt.
6. Herkunft und Service
VARIOfit ist eine Marke des deutschen Herstellers Cordes; die Fertigung erfolgt in Polen. Als autorisierter Fachhändler liefert NELATEC die ESD-Transportgeräte mit Herstellergarantie und berät zur passenden Bauart. Eine Übersicht finden Sie in der Kategorie ESD-Transportgeräte.
Häufige Fragen
Was bedeutet ESD bei Transportgeräten?
ESD steht für electrostatic discharge, die elektrostatische Entladung. ESD-Transportgeräte haben ableitfähige Rollen und Oberflächen, die eine Aufladung verhindern und vorhandene Ladung kontrolliert gegen Erde ableiten. So werden empfindliche elektronische Bauteile vor Schäden durch Entladung geschützt.
Welche Norm gilt für ESD-Transportgeräte?
Maßgeblich ist die Normenreihe DIN EN 61340, insbesondere DIN EN 61340-5-1 für den Schutz elektronischer Bauelemente. Sie beschreibt den Aufbau einer ESD-Schutzzone und die Anforderungen an ableitfähige Betriebsmittel. Ein ESD-Wagen ist ein Baustein dieser Zone.
Reicht ein ESD-Wagen allein für den Schutz?
Nein. Ein ESD-Wagen wirkt nur im Zusammenspiel mit einer korrekt eingerichteten ESD-Schutzzone, in der auch Boden, Arbeitsplatz und Personen in die Ableitung einbezogen sind. Der Wagen leitet Ladung ab, ersetzt aber nicht die übrige Schutzausstattung.
Woran erkenne ich ein ESD-Transportgerät?
ESD-Geräte sind bei VARIOfit meist in Graphitgrau (RAL 7024) gehalten und haben ableitfähige Räder. Verlassen Sie sich aber nicht allein auf die Farbe, sondern auf die Datenblattangaben zu ableitfähigen Rollen und Oberflächen. NELATEC berät im Zweifel zur passenden Ausführung.
