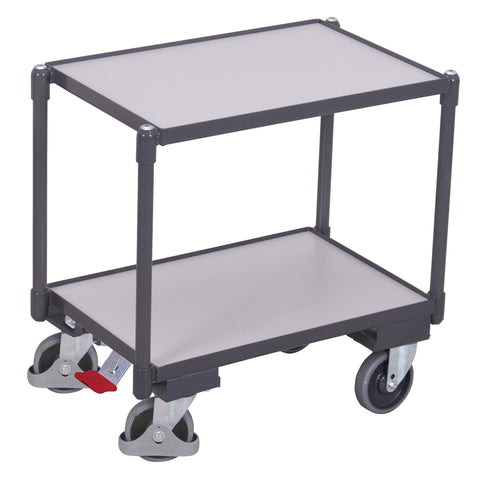

ESD Euro-Systemroller mit 2 Ladeflächen (10 mm Rand)
Ableitfähiger Etagenroller mit umlaufendem 10 mm Rand für ESD-Bereiche
Der ESD Euro-Systemroller mit 2 Ladeflächen und 10 mm Rand von VARIOfit verbindet die durchgängig ableitfähige ESD-Ausführung mit dem umlaufenden 10 mm hohen Rand auf beiden Etagen: Boden und obere Ladefläche liegen in einem Winkelstahlrahmen mit aufgekantetem Rand, der die Behälter seitlich gegen Verrutschen sichert. Rahmen (RAL 7024 graphitgrau), leitfähige Dekorspanplatten (RAL 7035 lichtgrau) und Bereifung sind elektrisch leitfähig, sodass statische Aufladungen sicher abgeleitet werden. Damit eignet er sich für ESD-geschützte Bereiche in Elektronikfertigung und Montage. Die einseitige EasySTOP-Bremse hält ihn beim Beladen sicher in Position.
Konstruktion
- •Aus Stahl verschweißt und verschraubt
- •RAL 7024 graphitgrau, elektrisch leitfähig pulverbeschichtet (ESD)
- •Boden und Etage aus Dekorspanplatte (RAL 7035 lichtgrau, leitfähig), eingelegt in Winkelstahlrahmen mit 10 mm Rand
Merkmale
- •Umlaufender Rand 10 mm auf beiden Etagen sichert Last gegen Verrutschen
- •2 Ladeflächen je 605 x 410 mm, Ladehöhen 225 und 655 mm, lichte Höhe 410 mm
- •Passend für Euro- und Kunststoffkisten 600 x 400 mm, Traglast 250 kg, je Etage 80 kg
Ausstattung
- •4 Lenkrollen, 2 davon mit einseitiger EasySTOP-Bremse
- •Bereifung aus elektrisch leitfähigem thermoplastischem Gummi, spurlos, Raddurchmesser 125 mm
- •Präzisions-Rillenkugellager, VARIOfit-Fußschutz
ESD Euro-Systemroller mit 2 Ladeflächen (10 mm Rand)
| Artikel-Nr. | Farbe | AbmessungB x T x H (mm) | LadeflächeB x T (mm) | Ladehöhemm | Gewichtkg | Traglastkg | Radmm |
|---|---|---|---|---|---|---|---|
| sw-410.556 RAL 7024 graphitgrau |
RAL 7024 graphitgrau | 675 x 415 x 665 | 605 x 410 | 225 / 655 | 20 | 250 | 125 x 32 |
| Durchgängig elektrisch leitfähig (ESD): Rahmen RAL 7024 graphitgrau, Dekorspanplatten RAL 7035 lichtgrau und Bereifung; umlaufender Rand 10 mm auf beiden Etagen, lichte Höhe 410 mm, Traglast je Etage 80 kg, EasySTOP einseitig | |||||||
Häufige Fragen
Was bringt der 10 mm hohe Rand bei der ESD-Variante?
Boden und obere Etage liegen jeweils in einem Winkelstahlrahmen mit umlaufendem 10 mm hohem Rand, der die Behälter seitlich gegen Verrutschen sichert. Damit verbindet diese Ausführung die Lastsicherung des Rands mit der durchgängig ableitfähigen ESD-Ausstattung. Beim ESD-Roller ohne Rand liegen die Platten dagegen bündig im Rahmen.
Wofür ist der ESD Euro-Systemroller gedacht?
Der Roller ist durchgängig ableitfähig und für ESD-geschützte Bereiche in Elektronikfertigung, Montage und Kommissionierung ausgelegt. Rahmen (RAL 7024 graphitgrau), Dekorspanplatten (RAL 7035 lichtgrau) und Bereifung sind elektrisch leitfähig, sodass statische Aufladungen sicher abgeleitet werden und empfindliche Baugruppen geschützt bleiben.
Was bedeutet EasySTOP bei diesem Roller?
Der Roller hat 4 Lenkrollen, von denen 2 mit der einseitigen EasySTOP-Bremse ausgestattet sind. Ein Tritt blockiert beide Bremsrollen gleichzeitig in Lenk- und Tragfunktion, sodass der Roller beim Be- und Entladen sicher steht. Der VARIOfit-Fußschutz schützt zusätzlich vor Anstoßen.
Sind Sonderanfertigungen möglich?
Die ESD-Ausführung wird in RAL 7024 graphitgrau elektrisch leitfähig pulverbeschichtet geliefert. Auf Anfrage realisieren wir angepasste Ausführungen für Ihre Arbeitsumgebung. Für projektbezogene Anforderungen erstellen wir Ihnen gern ein passendes Angebot.
