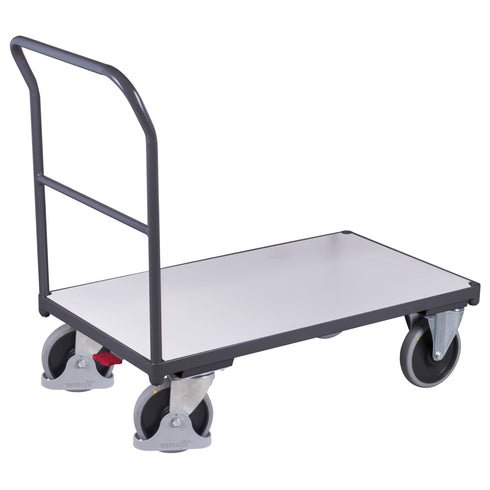

Der ESD Schiebebügelwagen von VARIOfit ist die ableitfähige Plattformlösung für den Materialtransport in der Elektronikfertigung. Das Stahlgestell ist RAL 7024 graphitgrau ESD-pulverbeschichtet, die Ladefläche aus elektrisch leitfähiger Dekorspanplatte; Aufladungen werden über die leitfähige Bereifung kontrolliert abgeleitet. Der einseitige Schiebebügel führt den Wagen sicher. Per Fußtritt sichert die EasySTOP-Bremse beide Lenkrollen.
Konstruktion
- •Aus Stahl, RAL 7024 graphitgrau ESD-pulverbeschichtet
- •Einseitiger Schiebebügel, Griffhöhe 975 bis 1015 mm je Baugröße
- •Größere Baugrößen fest verschweißt
Merkmale
- •Ableitfähiges ESD-System nach EN 61340, Erdung über leitfähige Bereifung
- •Ladefläche aus Dekorspanplatte, lichtgrau, elektrisch leitfähig (ESD)
- •Traglast je nach Baugröße 400 bis 500 kg
Ausstattung
- •2 Lenkrollen mit EasySTOP, 2 Bockrollen
- •Bereifung aus elektrisch leitfähigem thermoplastischen Gummi, spurlos
- •Lenkrollen mit VARIOfit-Fußschutz
ESD Schiebebügelwagen
| Artikel-Nr. | Ausführung | AbmessungB x T x H (mm) | LadeflächeB x T (mm) | Ladehöhemm | Gewichtkg | Traglastkg | Radmm |
|---|---|---|---|---|---|---|---|
| sw-500.141 RAL 7024 graphitgrau |
Boden 880 x 500 mm | 975 x 500 x 975 | 880 x 500 | 255 | 25 | 400 | 160 |
| sw-600.141 RAL 7024 graphitgrau |
Boden 1030 x 600 mm | 1125 x 600 x 1015 | 1030 x 600 | 295 | 29,5 | 500 | 200 |
| sw-700.141 RAL 7024 graphitgrau |
Boden 1030 x 700 mm | 1125 x 700 x 1015 | 1030 x 700 | 295 | 33,5 | 500 | 200 |
| sw-800.141 RAL 7024 graphitgrau |
Boden 1230 x 800 mm | 1325 x 800 x 1015 | 1230 x 800 | 295 | 37 | 500 | 200 |
| Traglast 400 kg (Baugröße 500) bzw. 500 kg (Baugrößen 600 bis 800). ESD-ableitfähig nach EN 61340. | |||||||
Häufige Fragen
Was bedeutet die ESD-Ausführung dieses Schiebebügelwagens?
Der Wagen ist als ableitfähiges System nach EN 61340 ausgeführt: Das Gestell ist RAL 7024 graphitgrau ESD-pulverbeschichtet, die Ladefläche besteht aus Dekorspanplatte mit elektrisch leitfähiger Oberfläche und die Bereifung ist leitfähig. Elektrostatische Aufladungen werden so kontrolliert über die Räder zum Boden abgeleitet und empfindliche elektronische Bauteile geschützt.
Welche Traglast hat der ESD Schiebebügelwagen?
Die Traglast beträgt je nach Baugröße 400 bis 500 kg bei gleichmäßig verteilter Last auf ebenem, festem Untergrund. Das Eigengewicht des Wagens ist darin nicht enthalten. Es stehen vier Baugrößen mit Ladeflächen von 880 x 500 mm bis 1230 x 800 mm zur Wahl.
Ist die EasySTOP-Bremse serienmäßig?
Ja. Der Wagen ist serienmäßig mit der EasySTOP-Zentralbremse ausgestattet, die per Fußtritt beide Lenkrollen blockiert. EasySTOP ist TÜV Süd zertifiziert, nach DIN 1757 normkonform und durch Patent EP 2426028 geschützt. Die Lenkrollen sind zusätzlich mit VARIOfit-Fußschutz versehen.
Wie lang ist die Lieferzeit?
Standardartikel verlassen in der Regel innerhalb weniger Werktage das Lager. Sonderfarben und Sonderanfertigungen haben naturgemäß eine längere Lieferzeit. Den verbindlichen Liefertermin nennen wir Ihnen mit der Auftragsbestätigung.
