Palettenfahrgestell mit 2 Winkelrahmen
Das Palettenfahrgestell mit 2 Winkelrahmen von VARIOfit ist ein fahrbares Untergestell mit zwei aufgesetzten, steckbaren Winkelrahmen. Sie umfassen die abgestellte Palette oder Last seitlich, sichern sie gegen Verrutschen und schaffen eine 650 mm hohe Aufnahme. So lässt sich die Ware sicher transportieren und stapeln. Je nach Baugröße trägt es 500 oder 1200 kg. Die EasySTOP-Zentralbremse sichert das Fahrgestell gegen Wegrollen.
Konstruktion
- •Stahl, fest verschweißt und steckbar
- •Offene Rahmenkonstruktion mit 2 Winkelrahmen
- •RAL 5010 enzianblau pulverbeschichtet
Merkmale
- •2 aufgesetzte Winkelrahmen zur Ladungssicherung und Aufnahme
- •Höhe 720 mm, Ladehöhe 650 mm
- •Traglast 500 oder 1200 kg je nach Baugröße
Ausstattung
- •Radsatz spurlos 200 x 40 mm bzw. 200 x 50 mm
- •2 Lenk- und 2 Bockrollen mit Präzisions-Rillenkugellager
- •EasySTOP-Zentralbremse einseitig, Lenkrollen mit Fußschutz
Palettenfahrgestell mit 2 Winkelrahmen
| Artikel-Nr. | Farbe | AbmessungB x T x H (mm) | EtageB x T (mm) | Gewichtkg | Traglastkg | Bereifung |
|---|---|---|---|---|---|---|

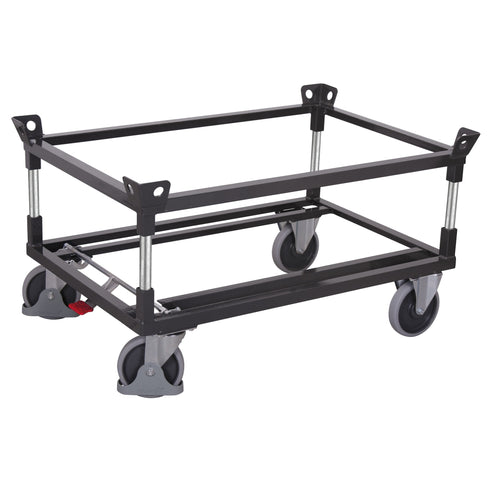

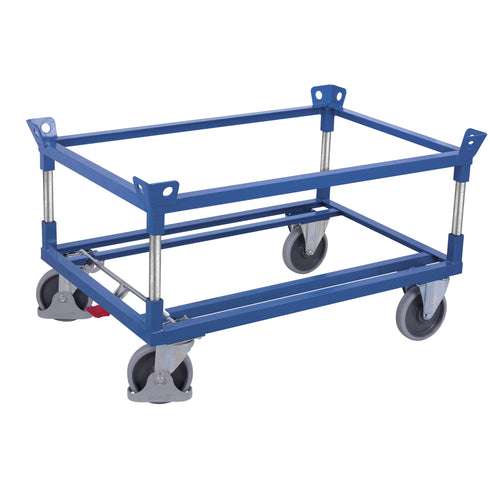

| sw-870.100 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1270 x 870 x 720 | 1210 x 810 | 48 | 500 | Thermoplast 200 x 40 mm |
| sw-870.113 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
870 x 670 x 720 | 810 x 610 | 40,5 | 500 | Thermoplast 200 x 40 mm |
| sw-870.114 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1070 x 870 x 720 | 1010 x 810 | 44 | 500 | Thermoplast 200 x 40 mm |
| sw-870.506 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1270 x 1070 x 720 | 1210 x 1010 | 49,5 | 500 | Thermoplast 200 x 40 mm |
| sw-870.101 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1270 x 870 x 720 | 1210 x 810 | 50,5 | 1200 | Elastikvollgummi 200 x 50 mm |

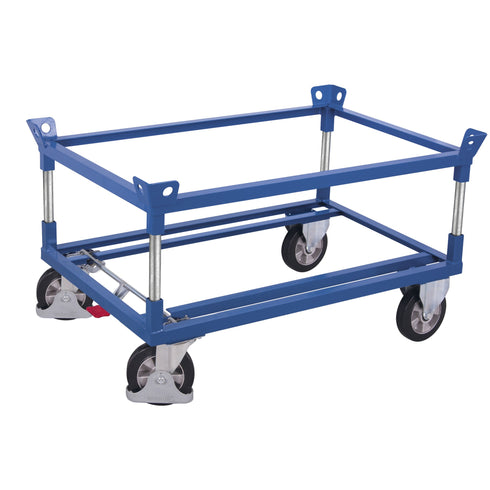

| sw-870.115 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
870 x 670 x 720 | 810 x 610 | 45 | 1200 | Elastikvollgummi 200 x 50 mm |

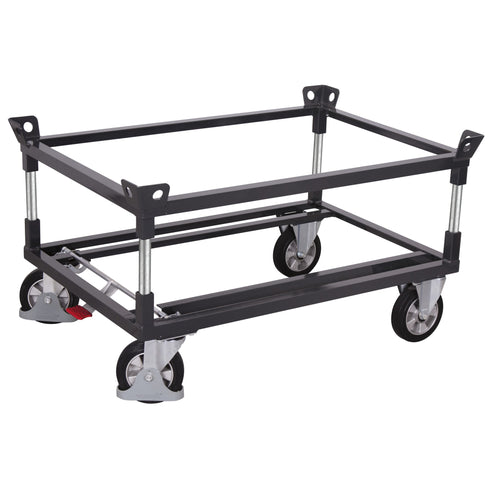

| sw-870.116 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1070 x 870 x 720 | 1010 x 810 | 48,5 | 1200 | Elastikvollgummi 200 x 50 mm |
| sw-870.507 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1270 x 1070 x 720 | 1210 x 1010 | 54,5 | 1200 | Elastikvollgummi 200 x 50 mm |
| Ladehöhe 650 mm, Konstruktion steckbar, Bereifung je nach Baugröße thermoplastisches Gummi oder Elastikvollgummi, spurlos | ||||||
Häufige Fragen
Was sind die 2 Winkelrahmen und wofür dienen sie?
Die zwei Winkelrahmen sind aufgesetzte, steckbare Stahlrahmen, die die Palette oder Last seitlich umfassen. Sie sichern die Ware gegen Verrutschen, bilden eine 650 mm hohe Aufnahme und erlauben das sichere Stapeln. Dadurch unterscheidet sich dieses Modell von den offenen Palettenfahrgestellen ohne Aufbau.
Welche Traglast hat das Fahrgestell mit 2 Winkelrahmen?
Je nach Baugröße beträgt die Traglast 500 oder 1200 kg. Die 500-kg-Größen laufen auf thermoplastischer Gummibereifung (200 x 40 mm), die 1200-kg-Größen auf Elastikvollgummi (200 x 50 mm). Die Angabe gilt bei gleichmäßig verteilter Last auf ebenem, festem Untergrund und schließt das Eigengewicht nicht ein.
Welche Baugrößen sind verfügbar?
Verfügbar sind die Außenmaße 1270 x 870, 1070 x 870, 870 x 670 und 1270 x 1070 mm, jeweils mit 500 und 1200 kg Traglast. Alle Größen haben 720 mm Bauhöhe und 650 mm Ladehöhe und nehmen eine Etage in der jeweils angegebenen Fläche auf.
Sind Sonderfarben oder Sonderanfertigungen möglich?
Ja. Standard sind RAL 5010 enzianblau und RAL 7016 anthrazitgrau pulverbeschichtet. Auf Anfrage liefern wir weitere RAL-Farben sowie angepasste Ausführungen. Für projektbezogene Anforderungen erstellen wir Ihnen gern ein passendes Angebot.
