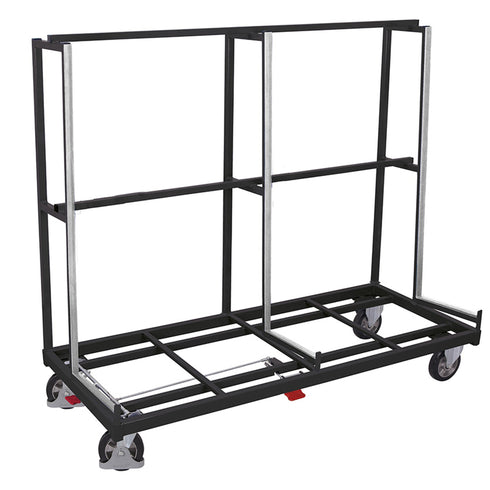

Der einseitige Plattenwagen von VARIOfit transportiert Platten, Tafeln und großformatige Ware aufrecht und sicher an einer Anlehnwand. Die um 5 Grad geneigte Auflage und die 1325 mm hohe Profilstahl-Wand lehnen die Last stabil an, eine Abrutschkante und das graue Profilgummi halten sie zusätzlich in Position. Der fest verschweißte Stahlrahmen trägt bis zu 1200 kg und läuft auf vier Elastikvollgummi-Rädern besonders ruhig. Die EasySTOP-Bremse arretieren Sie längs- wie schmalseitig mit einem einzigen Fußtritt von jeder Seite des Wagens.
Konstruktion
- •Grundrahmen aus Rechteckrohr und Winkelstahl, Aufbau aus C-Profil, fest verschweißt, pulverbeschichtet
- •Einseitige Anlehnwand aus Profilstahl, Wandhöhe 1325 mm, Neigung ca. 5 Grad
- •Auf- und Anlageflächen mit grauem Hohlkammergummiprofil belegt
Merkmale
- •Für den aufrechten Transport von Platten, Tafeln und großformatiger Ware an einer Seite
- •Traglast 1200 kg, Ladehöhe 385 mm, Randhöhe 20 mm
- •Abrutschkante an den Auflageenden, in drei Längen lieferbar
Ausstattung
- •2 Lenkrollen mit EasySTOP-Zentralbremse, längs- und schmalseitig bedienbar, 2 Bockrollen
- •Bereifung aus Elastikvollgummi auf Aluminiumdruckgussfelge, grau, spurlos, mit Rillenkugellager, 200 mm
- •Lenkrollen mit VARIOfit-Fußschutz
Plattenwagen einseitig
| Artikel-Nr. | Farbe | AbmessungB x T x H (mm) | LadeflächeB x T (mm) | Ladehöhemm | Gewichtkg | Traglastkg | Radmm |
|---|---|---|---|---|---|---|---|
| sw-1305 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1380 x 880 x 1700 | 1380 x 430 | 385 | 53,5 | 1200 | 200 |
| sw-1605 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1680 x 880 x 1700 | 1680 x 430 | 385 | 64 | 1200 | 200 |
| sw-2005 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
2080 x 880 x 1700 | 2080 x 430 | 385 | 81,5 | 1200 | 200 |
| Einseitige Anlehnwand aus Profilstahl, Wandhöhe 1325 mm, Auflage mit ca. 5 Grad Neigung. Traglast 1200 kg. | |||||||
Häufige Fragen
Wofür ist der einseitige Plattenwagen ausgelegt?
Der Wagen transportiert Platten, Tafeln und großformatige Ware in aufrechter Lage an einer Seite. Die um 5 Grad geneigte Auflage und die 1325 mm hohe Anlehnwand aus Profilstahl lehnen die Last stabil an, eine Abrutschkante an den Auflageenden sichert sie zusätzlich.
Welche Traglast hat der Plattenwagen?
Der Wagen trägt 1200 kg. Die Angabe gilt bei gleichmäßig an der Anlehnwand verteilter Last auf ebenem, festem Untergrund und schließt das Eigengewicht von 53,5 bis 81,5 kg je nach Baulänge nicht ein.
Welche Längen gibt es?
Der einseitige Plattenwagen ist in drei Baulängen lieferbar: 1380, 1680 und 2080 mm Außenbreite bei jeweils 880 mm Tiefe. Die nutzbare Ladefläche wächst entsprechend von 1380 auf 2080 mm bei durchgehend 430 mm Tiefe.
Wie funktioniert die EasySTOP-Bremse?
Die EasySTOP-Zentralbremse lässt sich längs- und schmalseitig bedienen: Ein Tritt auf das Pedal blockiert beide Lenkrollen samt Lenkung zugleich, ein zweiter löst sie wieder. So bremsen Sie den Wagen von jeder Seite, ohne sich zu bücken.
