VARIOfit

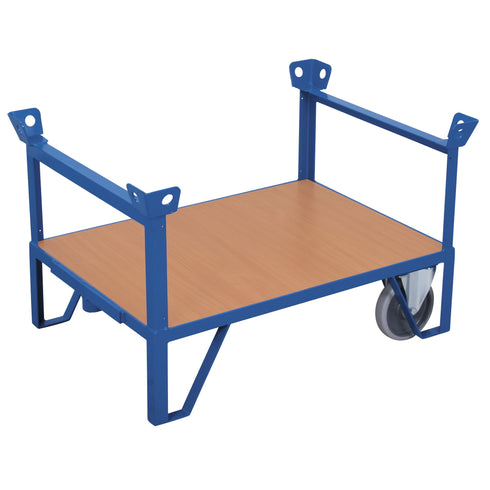

Rollplatte mit 2 Stirnwänden
Die Rollplatte mit 2 Stirnwänden von VARIOfit ergänzt die offene Lastplatte um zwei aufrechte Stirnwände aus geschweißtem Winkelstahl. Diese stützen die Ladung an den Schmalseiten ab und nehmen über Stapelecken mit Fangtellern weitere Einheiten auf, sodass sich beladene Platten platzsparend stapeln lassen. Befestigungsösen erlauben das Verzurren der Last. Die Plattform aus geschweißtem Stahlrohr trägt 500 kg und rollt auf zwei Bockrollen mit 200 mm Durchmesser.
Konstruktion
- •Aus Stahlrohr und Profilstahl geschweißt
- •2 Stirnwände aus geschweißtem Winkelstahl
- •RAL 5010 enzianblau pulverbeschichtet
Merkmale
- •Stapelecken mit Fangtellern, beladen stapelbar
- •Traglast 500 kg, Ladehöhe 265 mm
- •Ladefläche aus MDF-Platte, Buchendekor
Ausstattung
- •2 Bockrollen, Bereifung thermoplastischer Gummi, Durchmesser 200 mm
- •Befestigungsösen zum Verzurren der Ladung
- •Präzisions-Rillenkugellager, Kugelpfanne ohne Sicherheitsverriegelung
Rollplatte mit 2 Stirnwänden
| Artikel-Nr. | Farbe | AbmessungB x T x H (mm) | LadeflächeB x T (mm) | Ladehöhemm | Gewichtkg | Traglastkg | Radmm |
|---|---|---|---|---|---|---|---|
| zu-1120 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1090 x 780 x 660 | 1000 x 700 | 265 | 43 | 500 | 200 |
| zu-1121 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1290 x 880 x 660 | 1200 x 800 | 265 | 46 | 500 | 200 |
| Lastplatte mit 2 Stirnwänden aus Winkelstahl, Stapelecken mit Fangtellern und Befestigungsösen, Traglast je 500 kg, Ladehöhe 265 mm, 2 Bockrollen Durchmesser 200 mm. | |||||||
Häufige Fragen
Was bringen die 2 Stirnwände gegenüber der offenen Rollplatte?
Die beiden Stirnwände aus geschweißtem Winkelstahl stehen aufrecht an den Schmalseiten und sichern die Ladung dort gegen Verrutschen. Über die Stapelecken mit Fangtellern lassen sich beladene Platten stapeln, und die Befestigungsösen erlauben das Verzurren der Last. Die offene Grundvariante ohne Wände bleibt dagegen vollständig frei zugänglich.
Welche Traglast und welche Größen sind verfügbar?
Beide Baugrößen tragen 500 kg bei gleichmäßig verteilter Last auf ebenem, festem Untergrund; das Eigengewicht ist darin nicht enthalten. Die Ladefläche misst 1000 x 700 mm (zu-1120) beziehungsweise 1200 x 800 mm (zu-1121), passend zur Europalette. Die Ladehöhe beträgt jeweils 265 mm.
Lassen sich die Platten gestapelt lagern?
Ja. Über die vier Stapelecken mit Fangtellern werden weitere Platten formschlüssig aufgenommen, sodass auch beladene Einheiten platzsparend übereinander gestapelt werden können. Stapeln Sie nur auf ebenem, tragfähigem Untergrund und beachten Sie die Traglast je Platte von 500 kg.
Wie wird die Rollplatte verfahren?
Die Platte rollt auf zwei Bockrollen mit Durchmesser 200 mm und stützt sich auf zwei Standfüße ab. Zum Verfahren wird sie mit einem Hebelroller an der Kugelpfanne angehoben und gelenkt. Die Kugelpfanne ist ohne Sicherheitsverriegelung ausgeführt; für eine verriegelte Verbindung eignet sich der Sicherheitshebelroller.
