VARIOfit
Rollplatte mit 4 Wänden

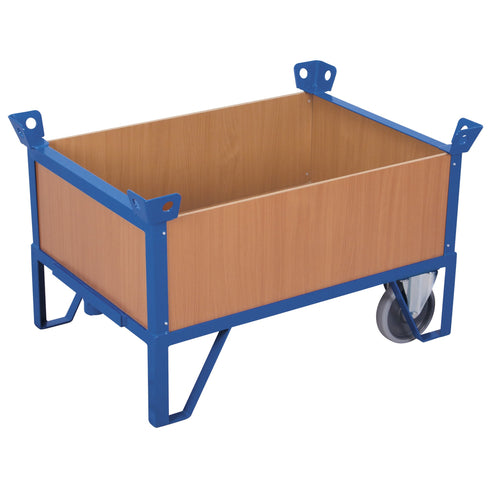

Die Rollplatte mit 4 Wänden von VARIOfit erweitert die fahrbare Lastplatte zur rollenden Box: Vier umlaufende Wände aus MDF mit rund 310 mm Höhe umfassen die Ladung an allen Seiten und sichern Schüttgut und lose Teile gegen Herausfallen. Die Plattform aus geschweißtem Stahlrohr trägt 500 kg und rollt auf zwei Bockrollen mit 200 mm Durchmesser. Über Stapelecken mit Fangtellern lassen sich beladene Boxen platzsparend stapeln.
Konstruktion
- •Aus Stahlrohr und Profilstahl, fest verschweißt oder verschraubt
- •4 umlaufende Wände aus MDF, Wandhöhe rund 310 mm
- •RAL 5010 enzianblau pulverbeschichtet
Merkmale
- •Allseitig geschlossene Box für Schüttgut und lose Teile
- •Traglast 500 kg, Ladehöhe 295 mm
- •Stapelecken mit Fangtellern, beladen stapelbar
Ausstattung
- •2 Bockrollen, Bereifung thermoplastischer Gummi, Durchmesser 200 mm
- •Boden und Wände aus MDF, Buchendekor
- •Präzisions-Rillenkugellager, Kugelpfanne ohne Sicherheitsverriegelung
Rollplatte mit 4 Wänden
| Artikel-Nr. | Farbe | AbmessungB x T x H (mm) | LadeflächeB x T (mm) | Wandhöhemm | Gewichtkg | Traglastkg | Radmm |
|---|---|---|---|---|---|---|---|
| zu-1122 RAL 5010 enzianblau |

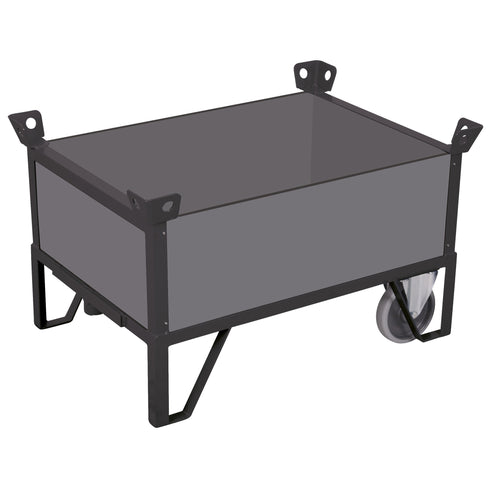

-AG RAL 7016 anthrazitgrau |
1090 x 780 x 660 | 975 x 675 | 310 | 52,5 | 500 | 200 |
| zu-1123 RAL 5010 enzianblau |
-AG RAL 7016 anthrazitgrau |
1290 x 880 x 660 | 1175 x 775 | 315 | 55 | 500 | 200 |
| Rollende Box mit 4 umlaufenden MDF-Wänden (Wandhöhe 310 bis 315 mm), Traglast je 500 kg, Ladehöhe 295 mm, 2 Bockrollen Durchmesser 200 mm. zu-1122 fest verschweißt, zu-1123 verschraubt. | |||||||
Häufige Fragen
Was unterscheidet die Rollplatte mit 4 Wänden von den anderen Varianten?
Diese Variante umschließt die Ladung mit vier umlaufenden MDF-Wänden von rund 310 mm Höhe und wird so zur rollenden Box. Damit eignet sie sich für Schüttgut und lose Teile, die nicht herausfallen sollen. Die offene Rollplatte hat keine Wände, die Ausführung mit 2 Stirnwänden sichert die Last nur an den beiden Schmalseiten.
Welche Traglast und welche Größen sind verfügbar?
Beide Größen tragen 500 kg bei gleichmäßig verteilter Last auf ebenem, festem Untergrund; das Eigengewicht ist darin nicht enthalten. Der Innenraum misst 975 x 675 mm (zu-1122) beziehungsweise 1175 x 775 mm (zu-1123), die Ladehöhe beträgt 295 mm und die Wandhöhe 310 bis 315 mm.
Worin unterscheiden sich zu-1122 und zu-1123 baulich?
Die kleinere zu-1122 ist fest verschweißt, die größere zu-1123 ist verschraubt ausgeführt. Beide bestehen aus Stahlrohr und Profilstahl mit Boden und Wänden aus MDF im Buchendekor und tragen jeweils 500 kg. Über die Stapelecken mit Fangtellern lassen sich beladene Boxen stapeln.
Wie wird die Box bewegt und ist sie verriegelt?
Die Box rollt auf zwei Bockrollen mit Durchmesser 200 mm und wird mit einem Hebelroller an der Kugelpfanne angehoben und gelenkt. Die Kugelpfanne ist ohne Sicherheitsverriegelung ausgeführt; für eine verriegelte Verbindung zwischen Roller und Box eignet sich der Sicherheitshebelroller mit Verriegelungssystem.
